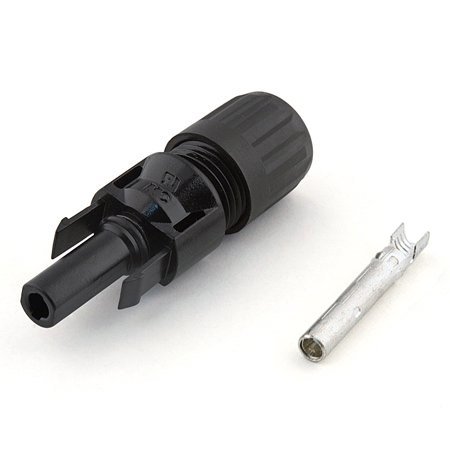

Stäubli Kupplungsbuchse MC4 10 mm² PV-KBT4/10II

Original MC4 Kupplungsbuchse von Stäubli Electrical Connectors, Typ PV-KBT4/10II, für Photovoltaik-Steckverbindungen. Ausgelegt für den Crimpanschluss von Solarkabeln mit 10 mm² Leiterquerschnitt und einem Kabelaußendurchmesser von 7,0 bis 8,8 mm.

Das bewährte MULTILAM-Kontaktsystem sorgt über die gesamte Lebensdauer für eine dauerhaft niedrige Verlustleistung. Nur mit passenden Gegensteckverbindern aus der MC4-Produktfamilie und geeignetem Kabel verwenden.

Technische Daten

• Hersteller: Stäubli Electrical Connectors
• Produktreihe: Original MC4
• Typ: PV-KBT4/10II - Kupplungsbuchse
• Stäubli Bestellnummer: 32.0034P0001
• Leiterquerschnitt: 10 mm²
• Kabelaußendurchmesser: 7,0 bis 8,8 mm
• Breite der Crimpöffnung: 6,5 mm
• Anschlussart: Crimpen
• Bemessung nach IEC: 1.000 V DC / 45 A (IEC 62852)
• Kontaktwiderstand: kleiner als 0,25 mΩ
• Umgebungstemperatur: -40 °C bis +85 °C
• Obere Grenztemperatur: +105 °C
• Schutzart, gesteckt: IP65 / IP68 (1 m, 1 h)
• Schutzart, ungesteckt: IP2X
• Kontaktsystem: MULTILAM
• Kontaktmaterial: Kupfer, verzinnt
• Isoliermaterial: PC/PA, Brennbarkeitsklasse UL94-V-0
• Maximale Steckzyklen: 100

Hinweis: Ungesteckte Steckverbinder mit geeigneten Stäubli Schutzkappen gegen Verschmutzung schützen.
